H44 旋启式止回阀

商品型号:H44W-16P

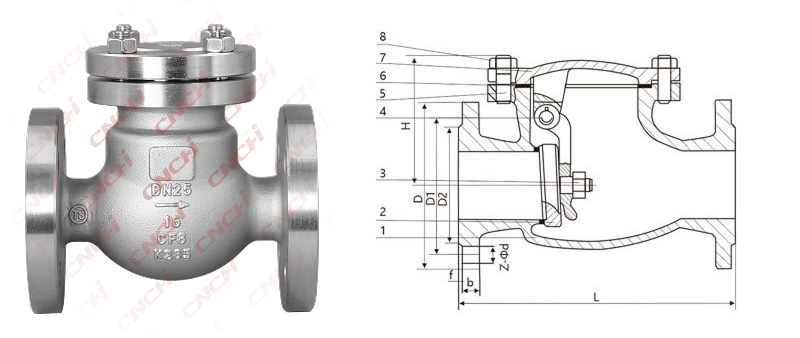

  • H44W-16P.jpg

    设计特性

    设计标准:GB/T 12236,GB/T 12224

    连接法兰:GB/T 9124.1,JB/T 79

    试验检验:JB/T9092,GB/T 13927

    适用介质:水、油等


    主要部件及材料

    序号零配件主要材质
    1阀体WCB  CF8  CF8M   CF3M
    2阀瓣WCB+D507  CF8  CF8M  CF3M
    3盘螺母45  35CrMo  20Cr2Mov  0Cr18Ni9  0Cr17Ni12Mo2
    4挂销1Cr13  2Cr13  1Cr18Ni90Ti  0Cr18Ni12Mo2Ti
    5螺栓35CrMo  20Cr2Mov  0Cr18Ni9  0Cr17Ni12Mo2
    6垫片柔性石墨+不锈钢
    7阀盖WCB  CF8  CF8M    CF3M
    8螺母45  35CrMo  20Cr2Mov  0Cr18Ni9  0Cr17Ni12Mo2


    主要尺寸 (1.6MPa) (mm)

    尺寸LDD1D2z-Φd H
    1"DN2516011585684-Φ18100
    1-1/4"DN32180135100784-Φ18105
    1-1/2"DN40200145110884-Φ18115
    2"DN502301601251024-Φ18135
    2-1/2"DN652901801451224-Φ18142
    3"DN803101951601388-Φ18165
    4"DN1003502151801588-Φ18180
    5"DN1254002452101888-Φ18210
    6"DN1504802802402128-Φ23233
    8"DN200550/60033529526812-Φ23304
    10"DN250650/73040535532012-Φ25348
    12"DN300750/85046041037812-Φ25390

    注:阀门连接法兰尺寸可根据用户要求设计。
